モルコジョイント／ダブルプレス／冷媒ダブルプレス 専用締付工具
製品概要

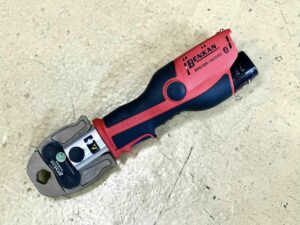

「BPN-20R」は、「モルコジョイント」「ダブルプレス」「冷媒ダブルプレス」の専用締付工具です。
「軽量・コンパクト」化に加え、このたびのモデルチェンジにより、いくつかの機能が追加されております。
(1) 軽量・コンパクト
クリンプジョー25Suとバッテリーを装着した状態でも、重量3.1kgです。（従来機BPD-15Rの重量は、5.4kg）
(2)簡単なプレス作業
クリンプジョーは片手で開いて、離すだけで、継手部を挟み込みセッティング完了です。後は、スイッチを押せば、自動でプレス、自動で戻ります。
(3)イルミネーションライト装備
暗くてもプレス箇所を照らしてくれますので、確実な施工をサポートしてくれます。
(4)回転ヘッド
プレス部であるクリンプジョー部分が配管の方向に応じて回転しますので施工性が高まります。
(5)アプリ管理
スマホに専用アプリをダウンロードしていただくと、Bluetoothで工具本体と連携して、プレス箇所の状況を管理することが可能です。
対応継手（セット）
BPN-20Rは挟み込み式のクリンプジョーを採用しており、配管施工スペースの最小化を実現しました。
ベンカン製のプレス式継手「モルコジョイント」や「ダブルプレス」、さらに冷媒配管用銅管に対応した「冷媒ダブルプレス」の施工が、これまで以上にスムーズで簡単になります。
「モルコジョイントセット」「ダブルプレスセット」「冷媒ダブルプレスセット」をそれぞれご用意しており、オプション品のクリンプジョーを使用することで樹脂管対応継手「JPジョイント」にも使用可能です。
＊ＣＵプレスには使用することができません。 リーフレットはこちら
モルコジョイント セット
一般配管用ステンレス鋼鋼管対応継手「モルコジョイント
」専用のセットです。
ダブルプレス、冷媒ダブルプレス、JPジョイントに使用する場合は、別途それぞれのクリンプジョーが必要となります。
セット金額
￥３７０,０００（クリンプジョー３サイズ付）
| 対応口径 | 13Su、20Su、25Su |
|---|---|
| 寸法 | 319(L)×70(H)×96(W) |
| 重量 | 3.1kg（クリンプジョー25Su装着時） |

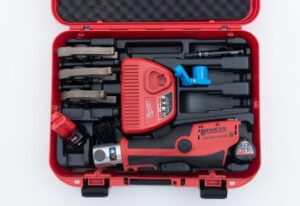

| セット内容 | クリンプジョー（13Su・20Su・25Su）、電池パック２個、充電器、工具ケース
モルコジョイント専用ラインマーカー、マジック黒、小径六角ゲージ |
| JPジョイント専用オプション品 | クリンプジョー（10径・13径・16径） 42,000円
JPジョイントラインマーカー 900円 JPジョイント４サイズゲージ 1,300円 JPジョイントマーカーペン 370円 |
ダブルプレス セット 2025年7月発売（予約受付中）
一般配管用ステンレス鋼鋼管対応継手「ダブルプレス」専用のセットです。
クリンプジョーは冷媒ダブルプレスの15.88～28.58と共用です。
モルコジョイント、JPジョイント用に使用する場合は、別途それぞれのクリンプジョーが必要となります。
セット金額
￥３７０,０００（クリンプジョー３サイズ付）
| 対応口径 | 13Su、20Su、25Su |
|---|---|
| 寸法 | 319(L)×70(H)×96(W) |
| 重量 | 3.1kg（クリンプジョー25Su装着時） |

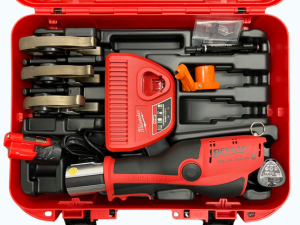

| セット内容 | クリンプジョー（13Su・20Su・25Su）、電池パック２個、充電器、工具ケース
ダブルプレス専用ラインマーカー、マジック黒、小径六角ゲージ |
| JPジョイント専用オプション品 | クリンプジョー（10径・13径・16径） 42,000円
JPジョイントラインマーカー 900円 JPジョイント４サイズゲージ 1,300円 JPジョイントマーカーペン 370円 |
冷媒ダブルプレス セット
冷媒配管用銅管対応継手「冷媒ダブルプレス」専用のセットです。
クリンプジョーは15.88～28.58用が、一般配管用ステンレス鋼管対応のダブルプレスセット（13Su・20Su・25Su）と共用です。
モルコジョイントセットとはクリンプジョーが異なりますのでご注意ください。
セット金額
￥４６４,０００（6.35～28.58 の ８サイズ対応）
| 対応口径 | 6.35、9.52、12.70、15.88、19.05、22.22、25.40、28.58 |
|---|---|
| 寸法 | 319(L)×70(H)×96(W) |
| 重量 | 3.1kg（クリンプジョー28.58装着時） |
| セット内容 | クリンプジョー５個（８サイズ対応）、電池パック２個、充電器、工具ケース
冷媒用ラインマーカー、専用油性マーカーペン、小径六角ゲージ |
| クリンプジョー対応サイズ | クリンプジョー５個
6.35用 ／ 9.52・12.70兼用 ／ 15.88用 ／ 19.05・22.22兼用 ／ 25.40・28.58兼用 |
ベンカンの締付工具は、対応するベンカンのメカニカルジョイント専用に開発されております。
対応外の製品、当然ながら他社の類似製品への使用によるトラブルには責任を負えませんのでご注意ください。
クリンプジョーについて

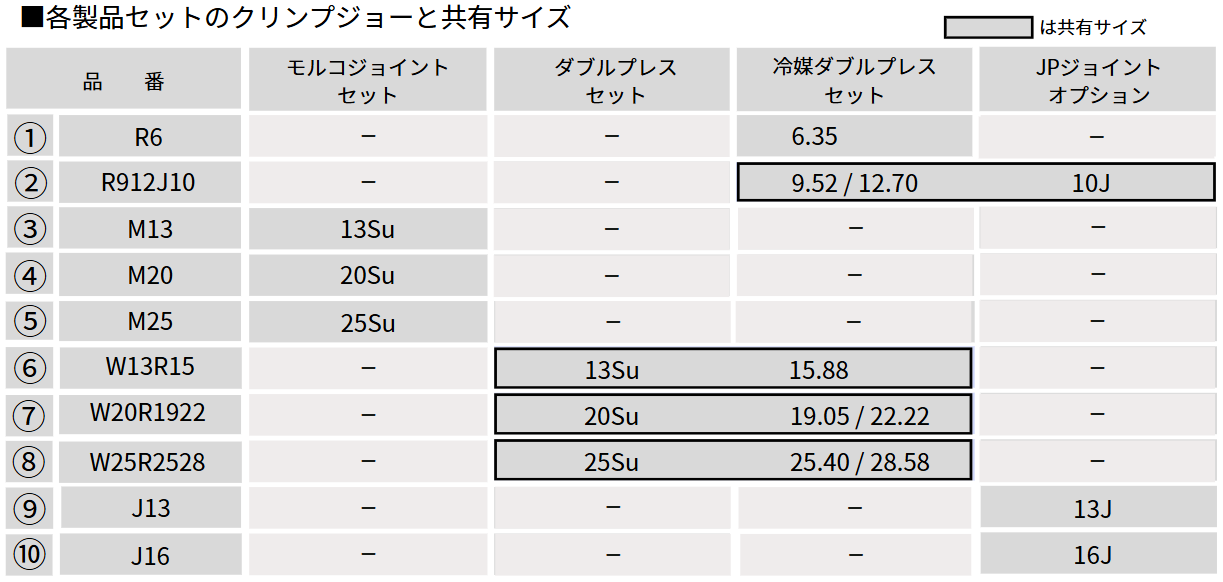

BPN-20Rは「モルコジョイント」「ダブルプレス」「冷媒ダブルプレス」「JPジョイント」それぞれの製品毎にクリンプジョーをご用意しています。各継手のクリンプジョーをお買い求めいただくことで、各継手のプレス施工が可能となります。但し、以下の表に示すように、他の製品と共有可能なクリンプジョーもございますので、重複してご購入いただくことのないようご注意ください。
BPN-20R バッテリー仕様について
■電池パック・リチウムイオン電池（Milwaukee社製M12B2）
12V 2.0Ah フル充電時間約30分 重量180g
■充電器（Milwaukee社製C12C）
電源100V 50/60Hz 公称電圧12V 寸法115(L)×65(H)×160(W) 重量460g
※新品の電池パックのフル充電で可能なプレス箇所は、40-80箇所と条件によって
変わります。
