JPジョイント

[画像]JPジョイント

架橋ポリエチレン管・ポリブテン管対応-プレス式継手-

製品概要

[画像]JPジョイントイメージ

JPジョイントは、樹脂管と総称される架橋ポリエチレン管、ポリブテン管に対応するメカニカルジョイントです。

JPジョイント(プレス式継手)は、スウェーデンおよびドイツで開発され、世界数十カ国に普及したグローバルシステムです。

そもそも、樹脂管が開発されたヨーロッパでは、主流の接合方式となっております。
現状、国内における樹脂管の接合方式は、ナット締式かワンタッチ式となっておりますが、止水性が不安であったり、高額であることが懸念されております。

JPジョイントは、本場ヨーロッパで培われた実績と専用締付工具による高い止水性、そしてステンレス性でありながら圧倒的なコストメリットを出すことが可能です。
現在、公共住宅、マンションやリニューアル工事を中心に給水、給湯で数多くご採用いただいております。

構造

[画像]JPジョイント構造図

オールステンレス鋼製(SUS304の継手本体の端に設けられたカール部に、耐熱性ブチルゴム(IIR)が装着されています。また、引き抜け強度を高めるためにインコアが装着されております。

パイプ(適用管)を継手本体の適正位置まで差し込み、専用締付工具でプレスすることで、均一かつ充分な強度と水密保持効果が得られます。

特長

ステンレス継手であるJPジョイントには、次の特長があります。

  1. JIS規格の架橋ポリエチレン管、ポリブテン管に対応、パイプを選びません。(使用可能管種は適用範囲参照ください)
  2. 部材アイテム数の削減による作業効率の向上、専用締付工具による均一な施工品質が得られます。
  3. あらかじめインコアが継手に内蔵(固定)され、インコア装着忘れによる漏水発生の心配がありません。

適用範囲

適用管種
以下の適用パイプの10径・13径・16径に対応します。

  • 架橋ポリエチレン管 JIS K6769 PN15XM種
  • 水道用架橋ポリエチレン管 JIS K6787 XM種
  • ポリブテン管 JIS K6778 J種
用途
給水、給湯、冷温水、冷却水、その他流体

  • その他流体につきましては、弊社までお問い合わせください。
最高使用圧力
1.5MPa(15.3kgf/㎠)

  • 樹脂管の使用圧力はJIS規格により定められております。
最高使用温度
80℃以下

  • 樹脂管の使用温度はJIS規格により定められております。
適用水質基準
水道水は、水道法第4条の規定に基づき、「水道基準に関する省令で規定する水質基準」に適合することが必要です。JPジョイントの使用を検討していただく上で、「水道基準に関する省令で規定する水質基準」を満たしていれば給水配管への使用が可能です。加えて、下記の「社内水質基準」を満たしていれば給湯配管への使用が可能です。
社内水質基準
水質成分 社内水質基準値
塩化物イオン 25mg/L 以下
硬度 100mg/L 以下
電気伝導度 250μS/cm 以下
鉄及びその化合物 鉄の量に関して0.05mg/L 以下
pH値 7.0 以上
残留塩素 0.4mg/L 以下(給水時)

なお、下記の項目に該当する場合のご使用検討時は、必ず営業窓口までご相談ください。

  1. 給水配管:「水道基準に関する省令で規定する水質基準」を満たし ていない場合
  2. 給湯配管:「水道基準に関する省令で規定する水質基準」又は 上記「社内水質基準」を満たしていない場合

施工例

写真をクリックすると拡大します。

規格・認定

  • 日本水道協会品質認証センター認証番号 G-253
  • 日本産業規格 JIS K6770「架橋ポリエチレン管継手」認証品
  • 日本産業規格 JIS K6779「 ポリブテン管継手」認証品
  • 日本産業規格 JIS K6788「水道用架橋ポリエチレン管継手」認証品

施工要領

簡易的なご紹介となりますので、詳しい施工手順は、施工マニュアルをご確認ください。
施工前に、必ずベンカンスタッフによる施工講習会を開催させていただきますので、ご用命ください。

STEP1 部材準備と点検

継手に「BENKAN」の商標が表示されていることをご確認ください。

*JPジョイントはオレンジマーキング品です。モルコジョイントと互換性はありません。

[画像]JPジョイント施工要領1

arrow

STEP2 パイプ切断
パイプを樹脂管専用のロータリーカッター(推奨:TC105PE)を使用して、直角に切断します。切断時、過度な力をかけるとへん平の原因になりますのでご注意ください。
[画像]JPジョイント施工要領2

arrow

STEP3 差し込み代のマーキング

専用のJPラインマーカーを使用しマーキングします。

マーキングは必ず専用のJPマーカーペン(樹脂管専用)を使用してください。

[画像]JPジョイント施工要領4

arrow

STEP4 パイプの差し込み
継手に装着されたゴムリングを傷付けないようにパイプを差し込みます。
[画像]JPジョイント施工要領5

arrow

STEP5 プレス作業
専用締付工具でプレスします。ダイスの刻印(J)と継手のサイズを合わせてください。
[画像]JPジョイント施工要領6

arrow

STEP6 完了の確認

専用の六角確認ゲージでプレス寸法の確認をします。

[画像]JPジョイント施工要領7

ベンカンが認定していない類似他社締付工具でJPジョイントをプレス接合すると、不適合の発生につながりますので、決して使用しないでください。

専用締付工具

BPD-08型

小径対応(10径、13径、16径)コード式

[画像]専用締付工具:BPD-08型

BPD-15R型

小径対応(10径、13径、16径)充電式

[画像]専用締付工具:BPD-15R型

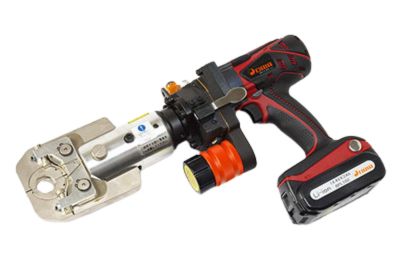

BPD-10R型

小径対応(10径、13径、16径)挟込・充電式

[画像]専用締付工具:BPD-10R型

BPN-19R型(10径、13径、16径)もご使用可能です。



<上記以外のJPジョイント使用可能機種>
BPD-02型、BPD-03R型、BPI-07R型、BPN-16R型、BPN-19R型、BCX5型、BP1R型、BP2R型、BP2RA型、BP2RB型



<専用締付工具付属品>

JP4サイズゲージ(1,300円)

JPラインマーカー(900円)

JPマーカーペン(370円)



専用工具類については、こちらもをご参照ください。



JPジョイント専用締付工具を所有のお客様はユーザー登録をお願い致します。
